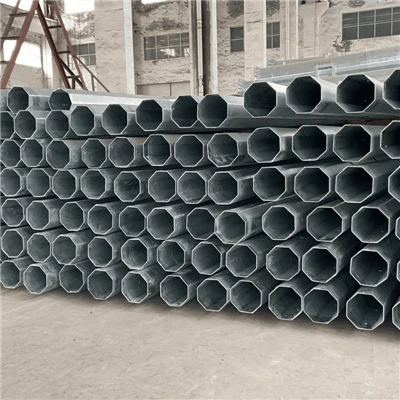

Daugiafunkciniai cinkuoto plieno stulpai-

Energijos paskirstymo, telekomunikacijų ir gatvių apšvietimo infrastruktūros sprendimai

Mūsų aukščiausios kokybės plieninių stulpų asortimentas užtikrina suprojektuotą konstrukcinį našumą, skirtą oriniams komunaliniams tinklams, telekomunikacijų makro{0}}elementams ir miesto apšvietimo infrastruktūrai. Naudojant tikslią elektro-cinkavimo ir sunkiojo-karštaus- cinkavimo technologijas, mūsų konstrukcijos siūlo optimalų mechaninio takumo stiprumo, tikslių matmenų nuokrypių ir tikslingo korozijos mažinimo pusiausvyrą.

1. Techninė matrica ir medžiagų standartai

2. Išplėstinė paviršiaus inžinerija: tinkamos dangos pasirinkimas

Mes teikiame dvi skirtingas galvanizavimo technologijas, pritaikytas konkrečioms aplinkosaugos klasifikacijoms (ISO 9223) ir estetiniams reikalavimams:

1 technologija: tikslus elektro{1}}cinkavimas (cinkavimas)

Geriausiai tinka miesto centrams, gyvenamosioms zonoms ir dvipusio miltelinio{0} dangų pagrindams (C2–C3 aplinkai)

Nulinis nutekėjimas-ar lašėjimas:Elektrolitinis nusodinimas užtikrina absoliutų storio vienodumą aštriose geometrinėse briaunose, iš anksto{0}}išgręžtose vidinėse skylėse ir srieginėse dalyse.

Puikus mechaninis lankstumas:Elektro-dengtas cinko sluoksnis išlaiko didelį plastiškumą. Stulpas gali būti šiek tiek modifikuotas, sulenktas arba perforuotas, nerizikuojant, kad danga įtrūks ar nuskils.

Architektūrinė apdaila:Suteikia ryškią, sidabrinę-pilką matinę išvaizdą be šiurkščių dėmių-idealiai tinka gerai-matomiems savivaldybės koridoriams.

2 technologija: Sunkusis-Duty Hot-Panertinis cinkavimas (HDG)

Geriausiai tinka pramoniniams kiemams, greitkeliams ir pakrantės infrastruktūrai (C4–C5 aplinkai)

Apsauga nuo storo barjero:Panardinus į ~450 laipsnių išlydyto cinko vonią, susidaro stori, intermetaliniai cinko -geležies lydinio sluoksniai.

Aukojamas savęs{0}}gydymas:Suteikia tvirtą, ilgalaikę katodinę apsaugą,{0}}galinčią atlaikyti agresyvų mikroklimatą ir atmosferos druskingumą 25–50 metų.

3. Modulinės sujungimo ir sujungimo sistemos

Siekdami prisitaikyti prie įvairių vietos apribojimų, geotechninių profilių ir montavimo mechanizmų, suprojektuojame tris standartizuotas sujungimo galimybes:

Slydimo{0}}jungtis (trintis)

Inžinerija:Kūginės sekcijos slysta viena per kitą, veikiant tam tikroms mechaninėms traukimo jėgoms, sukurdamos didelio{0}}vientisumo trinties jungtį.

Privalumas:Nereikia suvirinti-svetainėje arba tvirtinti flanšo varžtus. Supaprastina transporto logistiką, suskaidydama ilgus stiebus į kompaktiškus, sudedamus komponentus.

Flanšinio varžto jungtis

Inžinerija:Tiksliai{0}}suvirinti konstrukciniai plieniniai flanšai, sujungti naudojant didelio-stiprumo konstrukcinius varžtus (8.8 arba 10.9 klasės), priveržtus iki nurodyto sukimo momento.

Privalumas:Idealiai tinka ankštiems miesto koridoriams, kur plotas yra ribotas, o vertikalios surinkimo vietos yra ribotos.

Tiesioginis įterpimas

Inžinerija:Apatinė stulpo veleno dalis yra pailginta (paprastai nuo 10\\%$ iki $15\\%$ bendro aukščio ir papildomai $0,5\\text{m}$) ir apdorojama antikorozine bitumine danga, skirta tiesioginiam užkasimui ir betono užpildymui.

Privalumas:Pašalina inkaro narvų ir pagrindo plokščių kainą, todėl siūlome ekonomiškiausią pagrindo variantą komunalinių paskirstymo linijų.

4. Struktūrinė inžinerija ir taikomųjų programų architektūra

Mūsų stulpai yra kryžminiai{0}}inžinieriai, kad vienu metu aptarnautų kelis komunalinių paslaugų sektorius, sumažinant teisingą-kelio{2}} pėdsaką:

[Stulpo viršus: kelių{0}}pakopų kryžminės-svirties / izoliatoriai] ⬇ [Vidurinis-velenas: telekomunikacijų antena / mažų elementų laikikliai] ⬇ [apatinis-velenas: gatvių apšvietimo šviestuvų atramos] ⬇ [Pagrindinis skyrius] IP6 ir 5

Orinės komunalinės linijos:Standumo parametrai, apskaičiuoti siekiant neutralizuoti kombinuotą laidininko įtempimą, vėjo -sukeliamus skersinius- srautus ir ledo kaupimosi apkrovas paskirstymo linijose iki 220 kV.

Telekomunikacijų ir išmaniųjų miestų stiebai:Sukurtas laikantis griežtų nukreipimo apribojimų, kad būtų galima palaikyti 4G / 5G makroelementus, stebėjimo matricas ir eismo signalizacijos modulius be struktūrinio svyravimo.

Išmanusis gatvių apšvietimas:Sklandžiai integruotos viengubos / dvigubos atraminės svirties, iš anksto{0}}apdirbtos rankenos, sustiprintos prieigos durys ir integruoti įžeminimo gnybtai.

5. Kokybės užtikrinimas, atitiktis ir atsekamumas

Mūsų gamykla veikia pagal griežtą kokybės valdymo sistemą, kad atitiktų tarptautinius komunalinių paslaugų pirkimų auditus:

Sertifikuota suvirinimo kokybė:Visos suvirinimo procedūros ir operatoriai yra sertifikuoti pagalAWS D1.1(Amerikos suvirinimo draugija) arbaEN ISO 3834 / EN 1090standartus. Išilginėms siūlėms atliekami $100\\%$ neardomieji bandymai (NDT) naudojant ultragarsinį (UT) arba magnetinių dalelių patikrinimą (MPI).

Visas medžiagos atsekamumas:Kiekvienas gamybos ciklas yra paremtas EN 102043.1 tipo malūno bandymo sertifikatai (MTC), kuriame išsamiai aprašoma tiksli žaliavinio plieno cheminė sudėtis ir mechaninės charakteristikos (takumo ir tempimo stipris).

Tvirtas bandymo režimas:Cinko dangos patvirtinamos naudojant rentgeno fluorescencijos (XRF) ir magnetinės indukcijos matuoklius. Paspartinti druskos purškimo testai (ASTM B117) atliekami periodiškai, kad būtų užtikrintas antikorozinis{0}}veiksmingumas.

6. Geriausia diegimo praktika ir techninės priežiūros gyvavimo ciklas

Iš anksto{0}}suprojektuotos angos ir prievadai:Visi laidų įvedimo prievadai, prieigos rankenėlės ir įžeminimo gnybtai yra iš anksto{0}}išgręžti, nuimti ir sustiprintianksčiauį cinkavimą. Gręžimo lauke{1}}labai nerekomenduojama, kad būtų apsaugotas cinko barjero vientisumas.

Apsauga-Sutelktos prieigos durys:Stulpo pagrindo techninės priežiūros rankenėlėse yra atsparios oro sąlygoms{0}}sandarios tarpinės, sustiprintos gaubtos ir apsaugantys nuo vagysčių

Dvipusio palietimo{0}}protokolas:Dėl nedidelių įbrėžimų, atsiradusių gabenant ar tvarkant lauke, teikiame standartines pataisymo{0}}procedūras naudodami specializuotus organinius cinko{1}}dažus (mažiausiai 90 USD\\%$ cinko dulkių sausoje plėvelėje), kad atkurtume katodinę apsaugą.

7. Pasaulinė logistika, įdėjimas ir pakuočių optimizavimas

Kadangi siuntimo išlaidos sudaro didelę konstrukcinio plieno pirkimo biudžetų dalį, optimizuojame pakuotę, kad sumažintume gabenimo išlaidas:

Didelio{0}}tankio įdėjimas (dėjimo galimybė)

Suprojektavus tikslius kūginius profilius, konteinerio metu didesnio skersmens velenai gali būti įkišti į mažesnius profilius. Ši lizdo galimybė sumažina bendrą vandenyno krovinių apimtį (CBM) iki 40\\%$, o tai žymiai sumažina iškrovimo išlaidas.

Apsauginis paviršiaus įvyniojimas

Kiekviena stulpo dalis kėlimo ir sąlyčio taškuose yra tvirtai surišta su sunkiais-daugiasluoksniais neaustiniais audiniais, didelio-tankio polietileno (HDPE) putplasčio lakštais ir UV-atsparią elastinę plėvelę, apsaugančią nuo metalo-ant -metalo{7} gabenimo jūra.

Saugi priedų dėžė

Smulkūs komponentai, įskaitant skersines-svirtis, laikiklius, didelio-tvirtumo varžtus ir įžeminimo rinkinius, supakuoti į eksporto -klasės IP65-apvyniotas plienines arba medines dėžes. Kiekvienoje dėžėje yra aiškūs kelių-kalbų pakavimo sąrašai ir spalvomis{7}}koduotos etiketės, kad būtų galima greitai rūšiuoti vietoje.

Inžinerinis RFQ ir tinkintos konfigūracijos palaikymas

Mūsų vidaus inžinerijos skyrius naudoja pažangią baigtinių elementų analizę (FEA), kad pateiktų tinkintus stulpų dizainus pagal jūsų konkrečius geografinius duomenis. Norėdami gauti konstrukcijų išdėstymo brėžinius ir komercinį pasiūlymą, pateikite:

Programos tipas:(Elektros paskirstymas, telekomunikacijos, greitkelių apšvietimas arba daugkartinis{0}}naudojimas)

Mechaninės apkrovos kriterijai:(Laidžio įtempimas, armatūros svoris arba didžiausias tikslinis vėjo greitis)

Aplinkos zonavimas:(Vidaus kaimo, miesto gyvenamasis arba pakrantės pramoninis)

Pagrindo tipo nuostata:(flanšo pagrindas su inkaro narveliu arba tiesiogine{0}}palaidota įdėkla)
